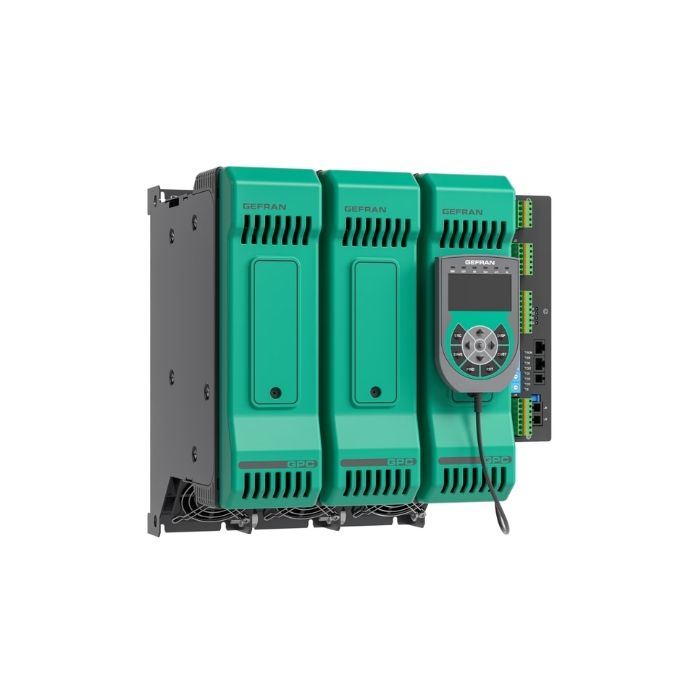

GEFRAN GFW GÜÇ KONTROLÖR

Genel Bakış

GFW adv  bir kontrolörden ve mono-iki-üç fazlı katı hal güç ünitesinden daha fazlasıdır: bu işlevleri modüler, kompakt ve çok çeşitli uygulamalarda her türlü elektrikli ısıtmayı kontrol etmek için optimize edilmiş mekanik çözümlerle bütünleştirir ve pazarlar.
Dahili PID denetleyici (isteğe bağlı) doğrudan termokupl veya direnç termometresinden sinyali alır ve çift SCR bağlantıları aracılığıyla gücü kontrol eder ve alarmlar ve/veya soğutma fonksiyonları için fiziksel Röle/Lojik çıkışlar sağlar.
Akım seviyeleri 40A ile 250A arasında, voltaj ise 90 VAC ile 600VAC arasında değişir.
Komut girişi yapılandırılabilir ve uygun maliyetli çözümler için PWM modları da dahil olmak üzere 0-10V, 0/4-20mA sinyallerini, potansiyometreleri, mantık sinyallerini kabul eder.
Cihaz aynı zamanda Modbus RTU seri iletişimi aracılığıyla, takılabilir RJ10 (telefon) konnektörleri ile kolaylaştırılan GİRİŞ/ÇIKIŞ zincir bağlantıları veya çeşitli Fieldbus (İsteğe bağlı) türleri ile çalıştırılabilir.

Dört tetikleme modunun tamamı yazılımla yapılandırılabilir ve şunları sağlar:
–  ZC : Geleneksel yükler için Sıfır Geçiş sabit döngü süresi (1-200 saniye aralığında ayarlanabilir)
–  BF : Ani Ateşleme, düşük termal sistemler için optimize edilmiş minimum döngü süresiyle Sıfır geçiş ataletli, orta dalga IR lambalar
–  HSC : Yarım Tek Döngü Sıfır Geçiş, iletimin tek yarı döngülerini veya durdurma döngülerini yöneten Burst Ateşleme’ye karşılık gelir, kısa dalga IR lambalar için kullanışlıdır, titremeyi azaltır ve güçte EMC gürültüsü oluşumunu sınırlar hat (yalnızca tek fazlı yüke veya 3 fazlı açık delta 6 uçlara uygulanır)
–  PA : Faz açısı kontrolü, kısa dalga IR lambalar, transformatör primerleri için kullanışlıdır.
Yük filamanlarının titremesini tamamen ortadan kaldırır.
Güç açıkken akım tepe noktalarını ve tam güçte RMS akım seviyesini kontrol altında tutan “akım limiti” gibi seçeneklerle, bu kontrollere Yumuşak Başlatma rampası fonksiyonları atanabilir.

GFW, akım, voltaj, güç ve sıcaklık seviyelerinin eksiksiz teşhisini gerçekleştirir:

Akım Tanılama :
– Toplam ve kısmi yük kesinti alarmı
– Kesintili yük için alarm limitinin kendi kendine öğrenme fonksiyonu.
– Kısa devrede SCR alarmı
– Kısa devre veya aşırı akımda yük alarmı
– Dahili sigortanın kesilmesi alarmı

Gerilim Tanılama:
– Faz yokluğu alarmı
– 3 fazın yanlış dönüşüne ilişkin sinyal (trifaze uygulamalar için)
– Trifaze hat dengesizliği alarmı

Sıcaklık Tanılamaları:
– Güç modülü sıcaklığının ölçümü – Güç modülünün aşırı sıcaklığı için alarm
– Güç terminalleri sıcaklığının ölçümü
– Güç terminallerinin aşırı sıcaklığı için alarm
– Soğutma fanına 24V beslemenin olmaması için alarm.
Parametreler, ön panele manyetik olarak bağlanan LCD ekranlı isteğe bağlı tuş takımından ve tüm parametreleri, yönetimi ve diğer cihazlara kopyalaması kolay bir yapılandırma dosyasına kaydetmenize olanak tanıyan GF_eXpress yapılandırma kitiyle bilgisayardan yapılandırılabilir.
GFW, denetleyici terminalinden (HMI) veya PLC’den akımları, voltajları, güçleri, yük durumunu ve cihaz durumunu kontrol etmek için her zaman Modbus RTU protokolüyle bir RS485 seri bağlantı sağlar.
Aşağıdaki Fieldbus’lar arasından seçim yapmanızı sağlayan ikinci (isteğe bağlı) bir iletişim bağlantı noktası sunulur:
Modbus RTU, Profibus DP, CanOpen, Devicenet, Modbus-TCP, Ethernet IP, EtherCAT.
