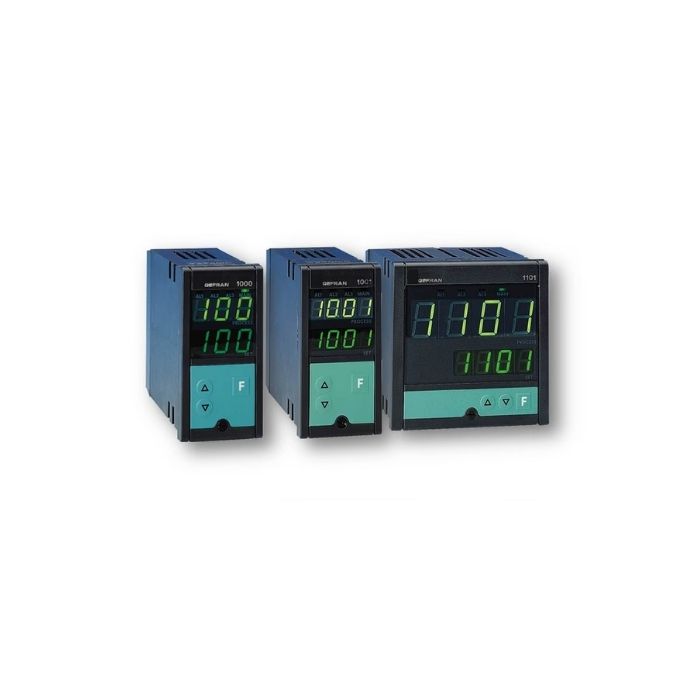

GEFRAN 1000 Serisi Kontrolör

Genel Bakış

Mikroişlemcili kontrolör, SMT kullanılarak üretilen model 1000 için 48×96 (1/8 DIN) formatı ve 1001 ve 1101 modelleri için 96×96 (1/4 DIN) formatı.
1000 kontrolör ailesi, 3 tuşlu IP54 ön koruma sağlayan Lexan membranlı ön yüz plakası, 3 (1000) veya 4 (1001 ve 1101) basamaklı iki yeşil LED ekran ve kırmızı LED göstergelerle eksiksiz bir operatör arayüzü sağlar. 3 alarm röle çıkışı ve ana kontrol çıkışı için bir yeşil LED.
Kontrol değişkeninin ana girişi evrenseldir ve farklı sinyal türlerinin bağlanmasına olanak sağlar:

• J, K, N, S, R, T tipi termokupllar
• Direnç termometresi Pt100 (3 telli)
• Doğrusal girişler: 0-50mV, 10-50mV klavyeyle tanımlanabilir 2-10V, 0-10V, 0-20mA, 4-20mA harici bir şönt ile.

Akım trafosu girişi için yardımcı bir analog giriş mevcuttur.
Cihazda hem röle (cosφ=1’de 5A, 250Vac) hem de statik (24Vdc, maks.20mA) olan çift kontrol çıkışı ve maksimum 3 alarm röle çıkışı (3A, 250Vac) bulunur.
Alternatif olarak kontrol çıkışı analog olabilir (0-20mA, 4-20mA veya 0-10V, 2-10V).
İsteğe bağlı iletişim portu Current Loop veya maksimum 9600 baud (RS485) hıza sahip GEFRAN (Cencal) protokollü RS485 olabilir.
Parametrelerin fonksiyon blokları halinde gruplandırılmasıyla cihazın programlanması basitleştirilmiştir.
Konfigürasyon parametrelerine erişim bir donanım atlama teli ile korunur ve kullanıcı tarafından görüntülenebilen ve değiştirilebilen parametre sayısını kısıtlamak için koruma kodunun farklı değerleri kullanılabilir.
