GEFRAN 1300 Serisi Kontrolör
1300 Serisi Kontrolör
Genel Bakış

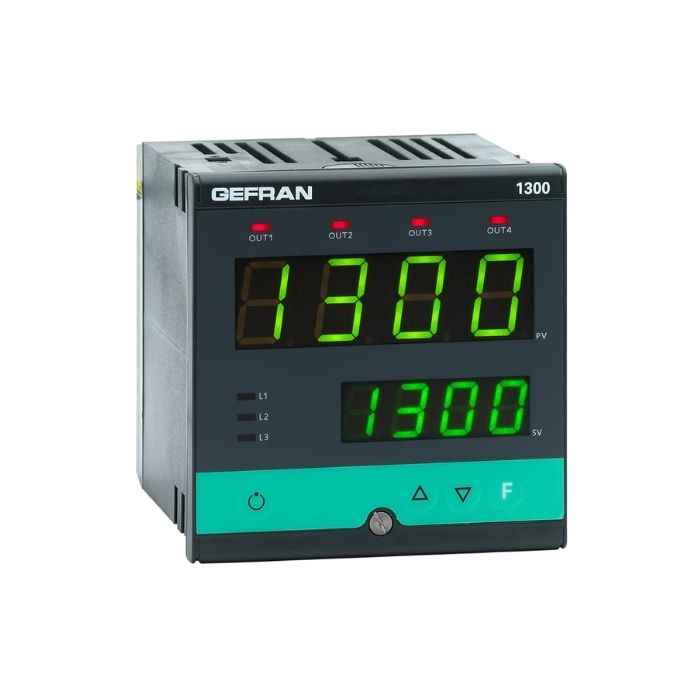

Mikroişlemcili kontrolörler, 1200 için 48×96 (1/8DIN) formatında ve 1300 için 96×96 (1/4DIN) formatında, SMT teknolojisiyle üretilmiştir.
IP65 koruma seviyesini garanti etmek için Lexan membranla korunan eksiksiz operatör arayüzü.
4 tuş, çift 4 haneli yeşil LED ekran, 4 röle/lojik çıkış için 4 kırmızı sinyal LED’i ve cihazın çeşitli fonksiyon durumlarını sinyallemek için programlanabilir fonksiyona sahip 3 ek LED’den oluşur.
Kontrol edilecek değişkenin ana girişi evrenseldir ve çok çeşitli sinyallerin bağlanmasına olanak tanır: termokupllar, dirençli termometreler, termistörler, normalleştirilmiş doğrusal girişler, tümü ön panelden ayarlanabilen özel doğrusallaştırma olanağıyla birlikte. Giriş tipi tamamen ön panelden seçilir ve harici adaptör şöntleri/bölücüleri gerektirmez.
Akım trafosundan ikinci bir yardımcı analog giriş mevcuttur. Dijital giriş aracılığıyla önceden ayarlanabilen iki ayar noktasından birini seçebilir, Manuel-Otomatik modu seçebilir, alarm hafızasını sıfırlayabilir veya tutma fonksiyonunu etkinleştirebilirsiniz.
Cihaz 4’e kadar çıkış sağlar: röle (5A, 250VAC/30VDC cosφ = 1) veya mantık (24V ± %10 (10Vmin a 20mA)).
Gerilim veya akımda analog çıkış da mevcuttur. Her çıkışın işlevleri ön panelden serbestçe yapılandırılabilir. Kontrol ve alarm çıkışlarına ek olarak, dijital veya yeniden iletim girişinin durumunu proses değişkeni, set noktası, sapma, alarm açma noktaları ve seri hat üzerinden elde edilen değerlere göre tekrarlayan çıkışlara da sahip olabilirsiniz.
Dış vericilere güç sağlamak için ek bir çıkış (24VDC, 30mA maks.) mevcuttur.
Seri iletişim seçeneği Current Loop veya RS485, MODBUS RTU protokolü ve maksimum 19200 baud (485) hıza sahip olabilir. Parametrelerin fonksiyon bloklarında gruplanmasıyla cihazın tüm programlama prosedürü kolaylaştırılmıştır (kontrol parametreleri için CFG, girişler için Inp, çıkışlar için Out, vb.).
Cihaz ayrıca, alakasız parametreleri otomatik olarak gizleyen donanım konfigürasyonuna bağlı olarak görüntülenecek parametreleri de seçebilir.
Cihaz, yalnızca birkaç parametre (yalnızca sipariş edilen modele ait olan ve kontrolörün çalışması için gerekli olanlar) gerektiren “EASY” konfigürasyonuyla birlikte sunulur. Bu şekilde, yalnızca ayar noktasını ve alarmı ayarlamanız ve ardından özel düğmeyle kendi kendini ayarlamayı başlatmanız yeterlidir.
Daha da basit konfigürasyon için, bir kablo ve Windows ortamına yönelik kılavuzlu bir programdan oluşan bir PC programlama kitini kullanabilirsiniz (bkz. Teknik Veri kodu GF_eXpress)
