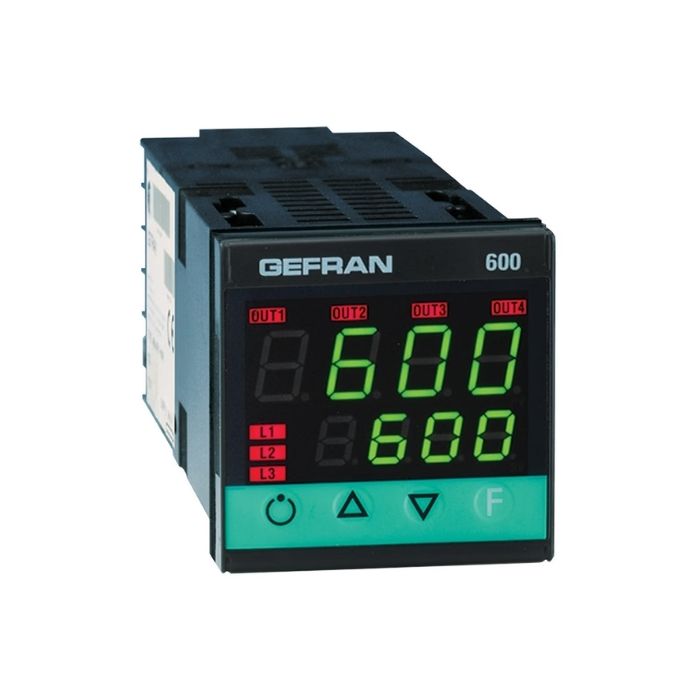

GEFRAN 600 Serisi Kontrolör

Genel Bakış

Mikroişlemcili kontrolör, format 48×48 (1/16 DIN), SMT kullanılarak üretilmiştir.
Seviye IP65 ön panel koruması sağlayan Lexan membranla korunan eksiksiz bir operatör arayüzü sağlar.
4 tuşa, her biri 4 haneli iki yeşil LED ekrana, 4 lojik veya röle çıkışı için 4 kırmızı sinyal LED’ine ve cihazın çeşitli çalışma durumlarını sinyallemek için diğer 3 programlanabilir LED’e sahiptir.
Proses değişkeni için ana giriş evrenseldir ve birçok sinyal türü bağlanabilir: termokupllar, dirençli termometreler, termistörler, normalize edilmiş doğrusal girişler, tümü ön panel tuşlarını kullanarak özel doğrusallaştırma olanağına sahiptir.
Giriş türü ön panel tuşlarından seçilir; harici şantlara gerek yoktur.
Akım trafosundan ikinci bir yardımcı analog giriş de mevcuttur.
Yalıtılmış dijital giriş ile şunları seçebilirsiniz: önceden ayarlanabilir iki ayar noktasından birini, Manuel-Otomatik modu seçebilir, alarm hafızasını sıfırlayabilir veya tutma fonksiyonunu etkinleştirebilirsiniz.
Cihazda en fazla 4 çıkış bulunabilir: röle (3A, 250V) veya mantık (12Vdc, 20mA).
Gerilim veya akımda analog çıkış da mevcuttur.
Her çıkışın işlevi ön panel tuşlarından serbestçe yapılandırılabilir.
Kontrol ve alarm çıkışlarının yanı sıra, proses değişkeni, set değeri, sapma, alarm limitleri ve seri hattan alınan değerlere göre dijital veya yeniden iletim girişinin durumunu tekrarlayan çıkışlara sahip olabilirsiniz.
Harici vericilere güç sağlamak için başka bir izole çıkış (10 veya 24Vdc’de, maks. 30mA) mevcuttur.
Seri iletişim seçeneği (RS485 standardında mevcuttur) iki protokolle denetim sistemlerine ve PLC’lere bağlantıya izin verir: GEFRAN CENCAL ve MODBUS RTU.
Cihaz programlama, parametrelerin fonksiyonel bloklar halinde gruplanmasıyla kolaylaştırılır (  kontrol parametreleri için  CFG ,  girişler için  Inp , çıkışlar için Out  , vb.).
Cihaz aynı zamanda donanım konfigürasyonuna bağlı olarak ekran parametrelerini seçerek alakasız parametreleri otomatik olarak maskeleyebilir.
Cihaz, yalnızca birkaç parametre içeren (yalnızca sipariş edilen model için olan ve kontrol cihazının çalışması için gerekli olan) “EASY” konfigürasyonuyla birlikte sunulur.
Bu şekilde, yalnızca ayar noktasını ve alarmı ayarlamanız ve düğmeyi kullanarak otomatik ayarlamayı başlatmanız yeterlidir. Gerisini 600 hallediyor.
Daha da basit konfigürasyon için bir kablo ve Windows ortamına yönelik kılavuzlu bir programdan oluşan bir PC programlama kiti mevcuttur (bkz. veri sayfası kodu 80020)
